Google Cloud StudyJam - [Coursera]Architecting with Google Kubernetes Engine: Foundations/Worload/Productions

본 내용은 2022년 10월 진행한 Google Cloud StudyJab에서 제공하는 Coursera의

• Architecting with Google Kubernetes Engine: Foundations
• Architecting with Google Kubernetes Engine: Workload
• Architecting with Google Kubernetes Engine: Productions

내용을 정리하였음

Foundation

Cloud Computing and Google Cloud

클라우드의 5가지 fundamental

• On-demand and self-service: No human intervention needed to get resources
  주문형, 셀프 서비스. 별도 사람의 개입 없이 자동화된 인터페이스를 사용하여 리소스(컴퓨트, 스토리지, 네트워크 등)를 바로바로 사용할 수 있음
• Broad network access: Access from anywhere
  인터넷만 연결되있다면 접속이 가능함
• Resource pooling: Provider shares resources to customers
  Rapid elasticity: Get more resourcees quickly as needed
  Measured service: Pay only for what you consume
  항장 준비되어있고, 언제든지 고객의 필요에 따라 사용할 수 있는 거대한 리소스 풀을 제공하며, 고객은 물리적 리소스에 대한 걱정을 할 필요가 없음. 언제든지 확장 가능하며 사용하거나 예약한 만큼만 비용을 지불하고, 필요없어진다면 언제든지 삭제하고 비용지불을 멈출 수 있음.

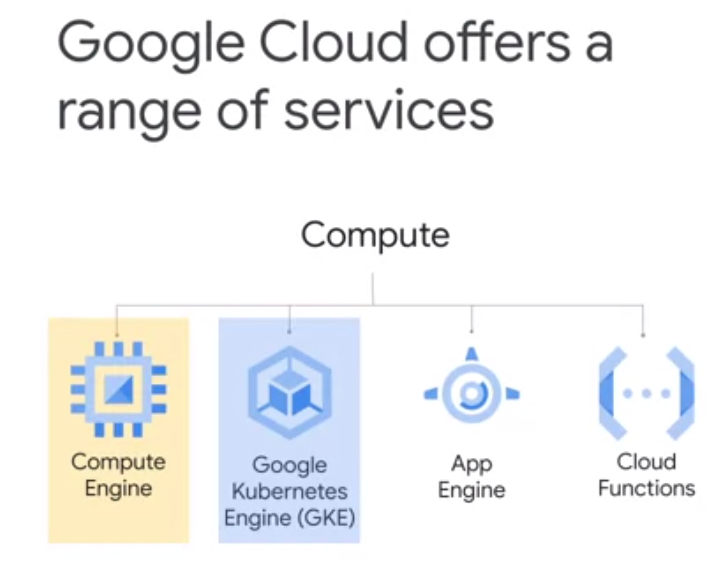

일반적으로 잘 알려진 Virtual machine 부터 Kubernetes 까지 다양한 managed service를 이용할 수 있다.

• Compute Engine : GCP에서 제공하는 On demand Virtual Machine 서비스.
• GKE, Google Ckubernetes Engine : GCP에서 제공하는 Managed Kubernetes.
• App Engine : GCP에서 제공하는 Fully Managed Platform as a Service Framework. 코드만 업로드 하면 인프라 걱정없이 바로 구동시킬 수 있다.
• Cloud Functions : Serverless execution environment, Functions as a Service. 함수로써 동작할 코드만 넣으면 동작시킬 수 있으며 실행 횟수에 따라 비용을 지불한다.

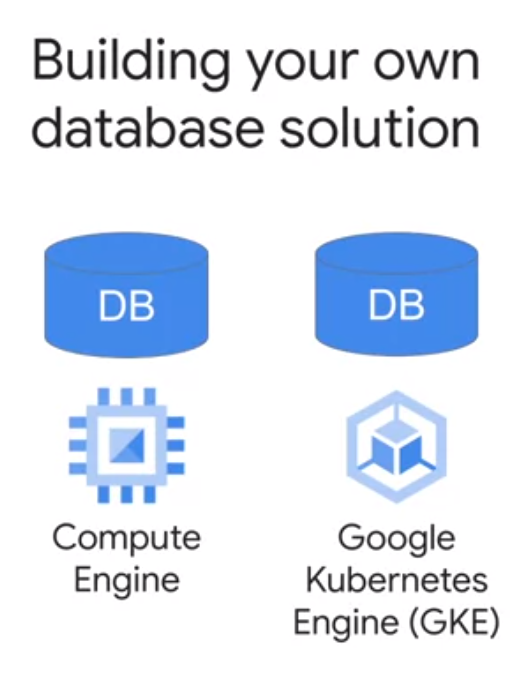

GKE는 Compute Engine 기반으로 설계되었다. GCP에서 데이터베이스를 이용하려면 Compute Engine으로 VM을 만들어서 직접 database를 설치하거나 또는 GKE에서 데이터베이스 컨테이너를 구동시킬 수 있다.

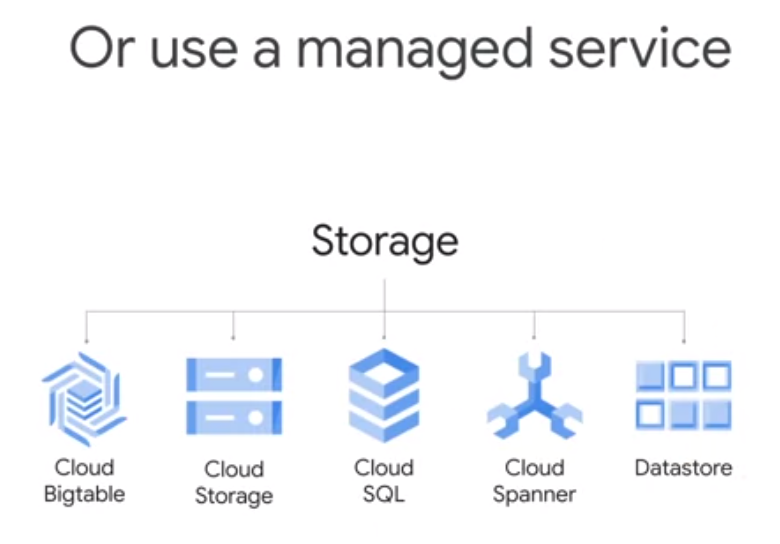

이 방법 외에도 GCP 제공하는 fully managed database와 storage service를 이용하는 방법도 있다. 이런 방법은 직접 서버, 데이터베이스를 구성하는 수고를 줄여주며 relational 또는 non-relational database를 포함한 다양한 형태의 데이터베이스, 서비스들을 이용할 수 있다.

또한 빅데이터, 머신러닝을 위한 다양한 서비스를 GCP에서 제공하며, 이런 서비스를 이용해 다양한 루틴 작업들을 줄일 수 있다.

Resource Management

GCP에서 사용하는 다양한 서비스의 물리 장치(서버, 하드드라이버 등)는 전 세계의 구글 데이터센터에 펼쳐져있다. GCP는 multi-region, region, zone에 있는 리소스들을 제공한다.

• multi-region : 3개로 나누어진 GCP 영역. America, Europe, Asia Pacific 으로 나뉜다.
• region : 같은 대륙에서 지역적으로 나누어져있는 지역. 왕복 네트워크시간 95%가 ms 미만. ex) europe-west2
• zone : region 안에서 한 지역에 있는 장소. 한곳에 있는 데이터센터들이라고 볼 수 있음. ex) europe-west2-a/b/c

GCP의 compute engine의 인스턴스는 특정 zone에 배치된다. 만약 해당 zone의 상태가 unavailable 상태가 되면 compute engine도 같이 unavailable 상태가 되며, compute engine을 기반으로하는 GKE도 똑같이 영향을 받는다. 이런 리소스를들을 배포할 때 여러 zone에 배치를 한다면 예상치 못한 사고에 내결함성을 가질 수 있게 된다. 전세계의 40%의 인터넷 트래픽을 담당(추정)하는 구글 네트워크는 전세계에 배치된 데이터센터간에 매우 빠른 속도와 짧은 지연시간을 지원하고, 구글의 edge caching network는 이러한 네트워크망을 기반으로 GCP의 서비스들을 매우 빠르게 서비스한다.

대부분의 GCP 서비스들은 Zonal resources(기본적으로 single zone에 배치되는)이다. zonal level, regional level, multi-regional level이 있다. GKE의 node는 zonal resource이며 GKE는 regional level이다. multi-regional level로는 HTTP load balancer, Virtual Private Cloud 등이 있다.

리소스들은 반드시 project에 속한다. project는 GCP에서 조직 구성의 기본 단위이며 리소스, 서비스, 빌링, API, 권한을 설정할 수 있다. 프로젝트들은 변경이 불가능한 고유의 아이디와 넘버를 가진다. 사용자가 지정한 라벨을 통해 프로젝트를 필터링할 수 있다.

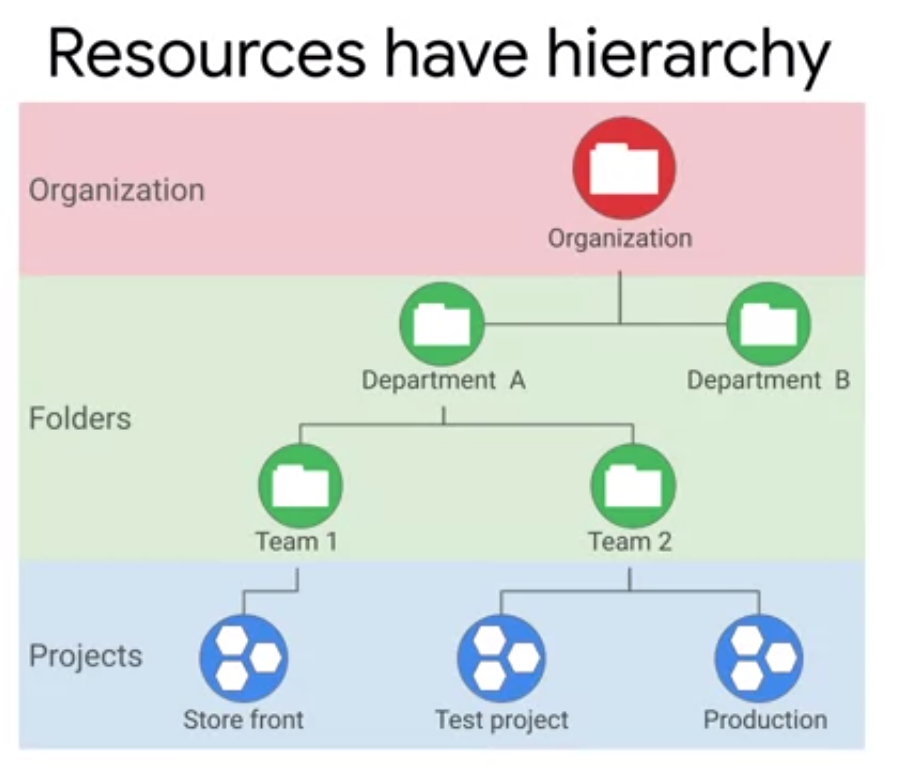

프로젝트들은 folder에 속할 수 있으며 폴더는 또 다른 폴더로 들어갈 수 있다. 최상위 grouping 단계는 organization이다. 고유의 변경불가능한 id 값을 가지며 만약 기업이라면 기업의 전체 GCP의 policy를 설정하는 등을 할 수 있다. 이러한 정책들은 하이라키 구조로 하위 레벨 구성에 상속된다.

빌링은 프로젝트 레벨에서 측정될 수 있다.

Billing

빌링은 프로젝트 단위로 누적되며, 프로젝트 설정 시 billing account를 설정해야 한다. 빌링 계정은 결제 정보등 결제와 관련된 모든 정보를 담고있다. 하나 또는 다수의 프로젝트를 빌링 계정에 연결할 수 있다. 매달 또는 임계치에 다다를 때마다 자동으로 청구된다. subaccount를 만들어서 프로젝트별로 결제를 담당할 수 있다. 예를들어 GCP의 리소스를 만들어서 다른 여러 회사들에 판매할 때 활용될 수 있다.

빌링 사고를 방지하기 위해 3가지 무료 빌링 서비스를 사용할 수 있다.

• Budgets and alerts
  프로젝트 또는 빌링 계정 단위로 budget을 설정하고 설정한 budget에 대한 알람을 설정할 수 있다.
  예를들어 100원의 예산을 설정하고 90%에 대한 알람을 설정하면 90원이 되었을 때 메일로 알람이 오도록 설정할 수 있으며 webhook을 설정해 resource를 삭제하는 등의 트리거도 설정할 수있다.
• Billing export
  세부 사항을 출력할 수 있으며 big query 등을 설정할 수 있다.
• Reports
  프로젝트 또는 서비스별 빌링 상황을 시각화하여 볼 수 있다.

Quotas(할당량)으로 제어할 수 도 있다. 할당량의 종류는 아래와 같은 타입이 있다.

• Rate Quota
  GKE API : 100초당 1000번의 리퀘스트만 받음
• Allocation Quota
  프로젝트당 5개의 private network 만 허용
• 각각의 서비스별로 다양한 quota를 설정할 수 있음

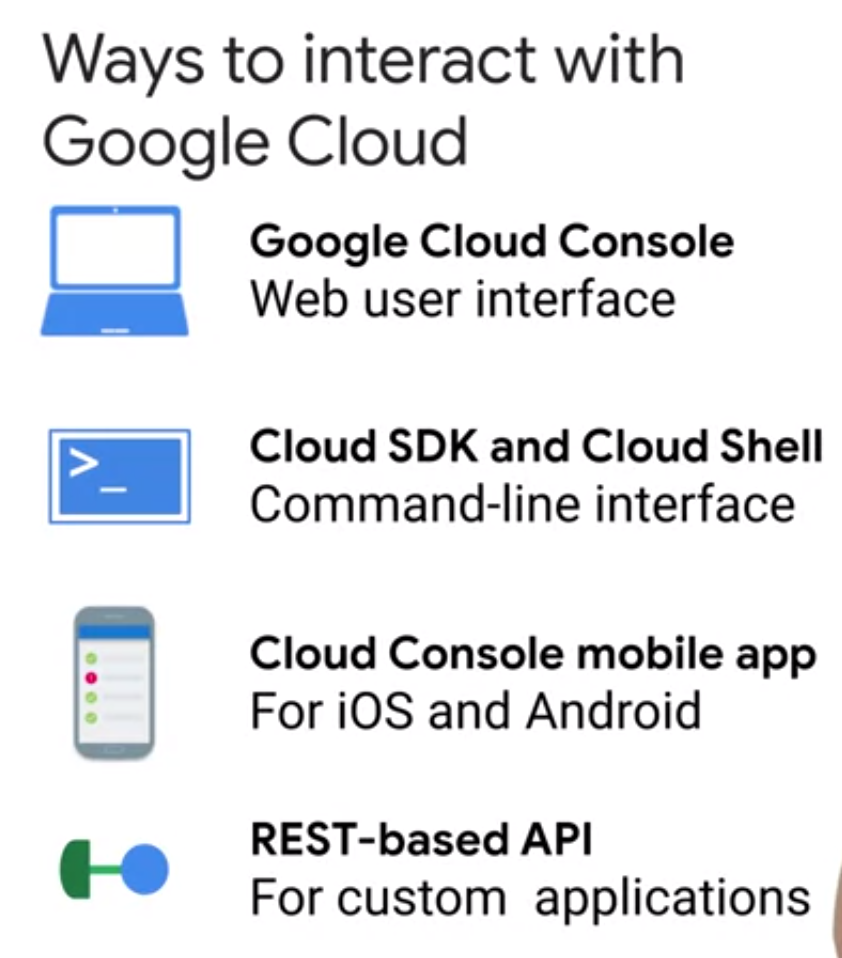

Interacting with Google Cloud

• Google Cloud Console
  Web-based GUI 제공. 프로젝트와 리소스들을 시각화하고 마우스 클릭으로 작업들을 실행할 수 있음
• Cloud SDK
  gcloud, kubectl, gsutil, bq 등 툴을 포함하고있는 cloud sdk를 머신에 설치해서 사용가능. 스크립트로 이런 명령어를 사용해서 자동화할 수 있음.
• Cloud Shell
  브라우저에서 gcp resource에 CLI 기반으로 접근 가능한 쉘 제공. Cloud SDK가 이미 설치되어 있어 사용 가능. 임시 VM을 사용한다. 이 임시 VM은 유저별로 하나씩 제공되긴 하지만 쉘을 멈추면 VM도 멈추고 쉘을 시작하면 VM도 다시 시작되므로 프로덕션용으로 사용할 수 없다. 또한 5GB의 persistence storage를 가질 수 있다. 또한 editor 도 있어 간편하게 사용할 수 있다.
• Cloud Console mobile app
• REST-based API

Containers and Container Images

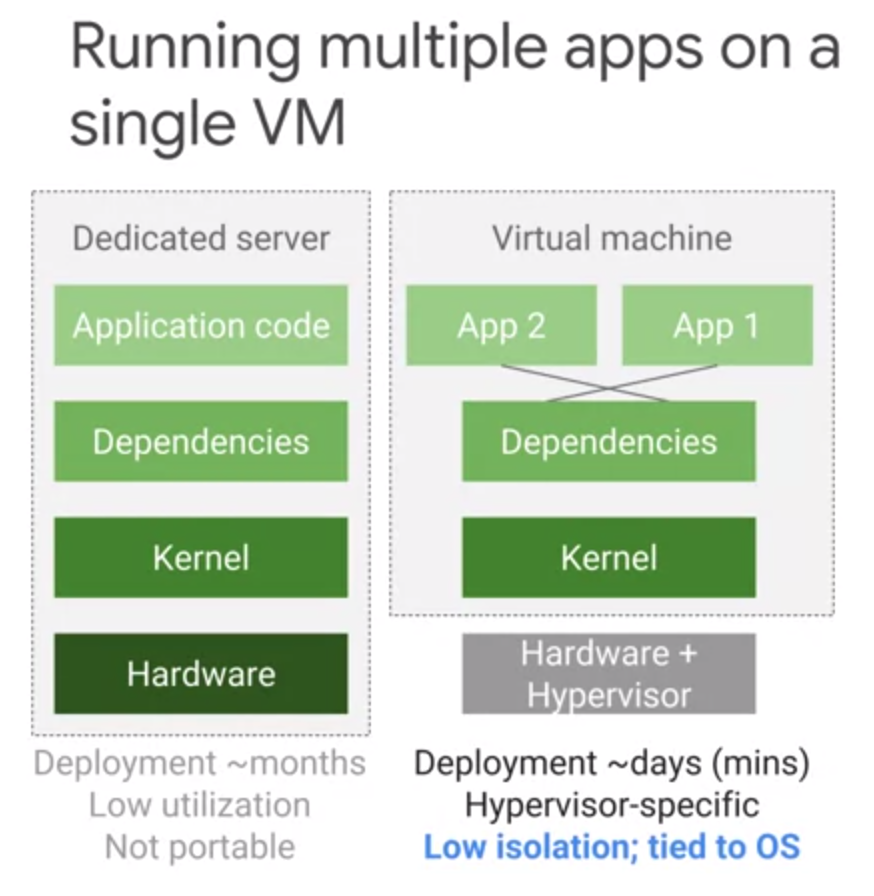

• Dedicated server
  기본적으로 애플리케이션을 배포하기 위해선 적절한 물리적인 장소를 찾고, 파워, 쿨링, 네트워크 등 하드웨어 장비를 준비해서 Kernel, Dependencies, Application Code를 set up하는 과정을 진행했어야 했음.
  만약 애플리케이션을 운영하면서 확장이 필요할 경우 똑같은 과정을 반복하면됨. 이러한 과정은 시간, 비용이 많이 소요됨. 애플리케이션은 OS나 하드웨어에 종속적이였음.
• Virtual machine
  virtualization 기술의 Hypervisor는 물리적인 서버들의 하드웨어를 가상화해 여러 가상 서버를 실행할 수 있게 하여 애플리케이션을 하드웨어 종속성으로부터 독립시킴. KVM은 대표적인 하이퍼바이저 중 하나임. 서버가 필요할 경우 하이퍼바이저에서 가상서버를 생성하기만 하면 되어 이전 방식보다 획기적으로 비용, 시간이 감소됨. 또한 가상머신 이미지등을 사용해서 쉽고 빠르게 복제본을 생성할 수 있게됨. 이 방식의 단점은 애플리케이션은 여전히 OS의 종속성을 가지고있었고, 서비스 시작을 위해선 가상머신의 boot time이 필요했음. 또한 하나의 머신에 여러 서비스를 구동할 경우 종속성의 문제가 있을 수 있으며 하나의 애플리케이션 문제가 머신에 영향을 미치면 다른 애플리케이션도 영향을 받게 되었음.

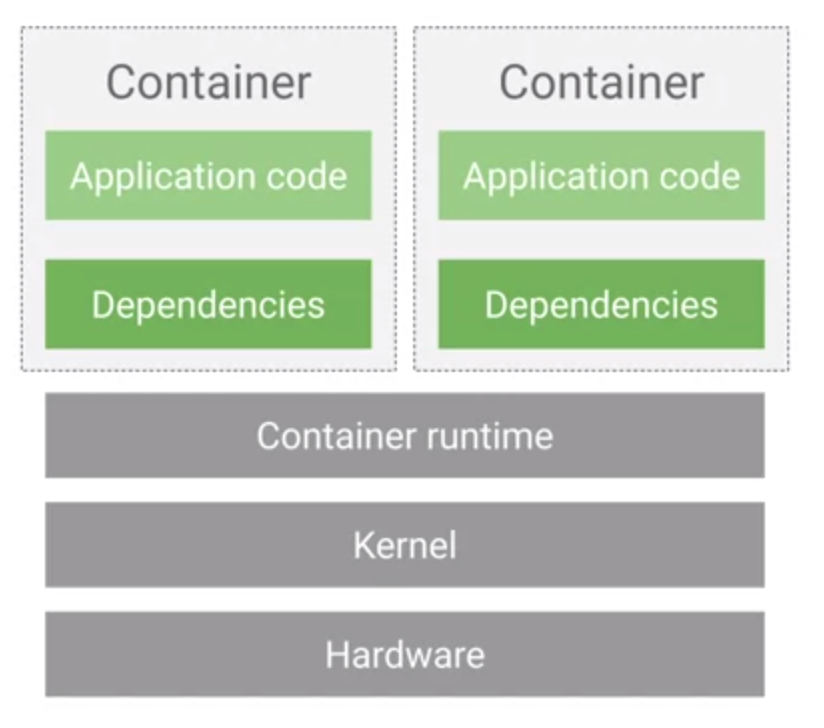

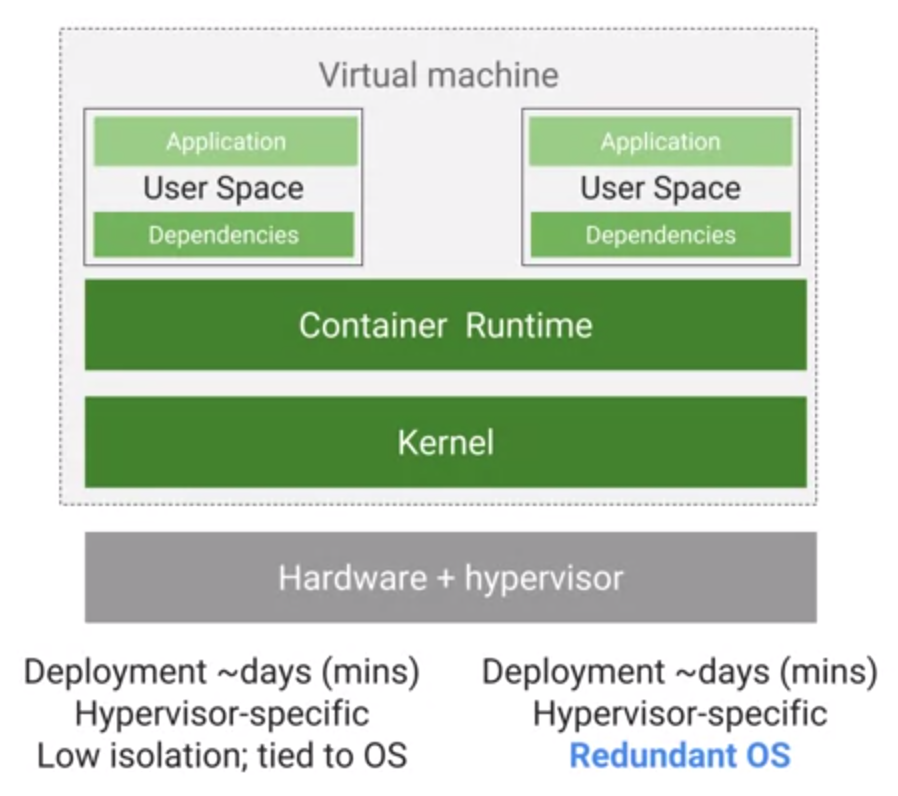

더 나은 방식으로, 애플리케이션, dependency 레벨에서 추상화를 구현하여, 이전 방식 처럼 전체 하드웨어, 운영체제를 가상화할 필요 없이 user space만 가상화하면 됨. user space는 커널 위에 있으며 애플리케이션 코드와 dependency가 위치한 공간이며 이것이 container임. 컨테이너는 하드웨어, OS를 가상화하지 않기 때문에 가벼우며 boot time이 없음. 또한 컨테이너간 별도의 user space를 가지기 때문에 서로 독립적이며 같은 kernel 위에서 portable함. 시스템 환경/라이브러리 등 여러 환경에 독립적으로 동작할 수 있음.

리눅스 커널이라면 랩탑, 서버, 가상머신 등의 환경에 영향을 받지않고 언제든 실행을 보장할 수 있음.

애플리케이션 코드와 dependency의 묶음을 image라고하고 컨테이너는 이미지를 running한 인스턴스이다. 개발자는 애플리케이션 코드를 이미지로 빌드해서 portable package를 만들 수 있다. 이미지를 빌드하고 컨테이너를 구동하기 위해선 tool이 필요한데, 오픈소스 프로젝트인 docker가 이 두가지를 모두 제공한다. 하지만 쿠버넷이 하는 것 처럼 컨테이너들을 orchestration하진 않음

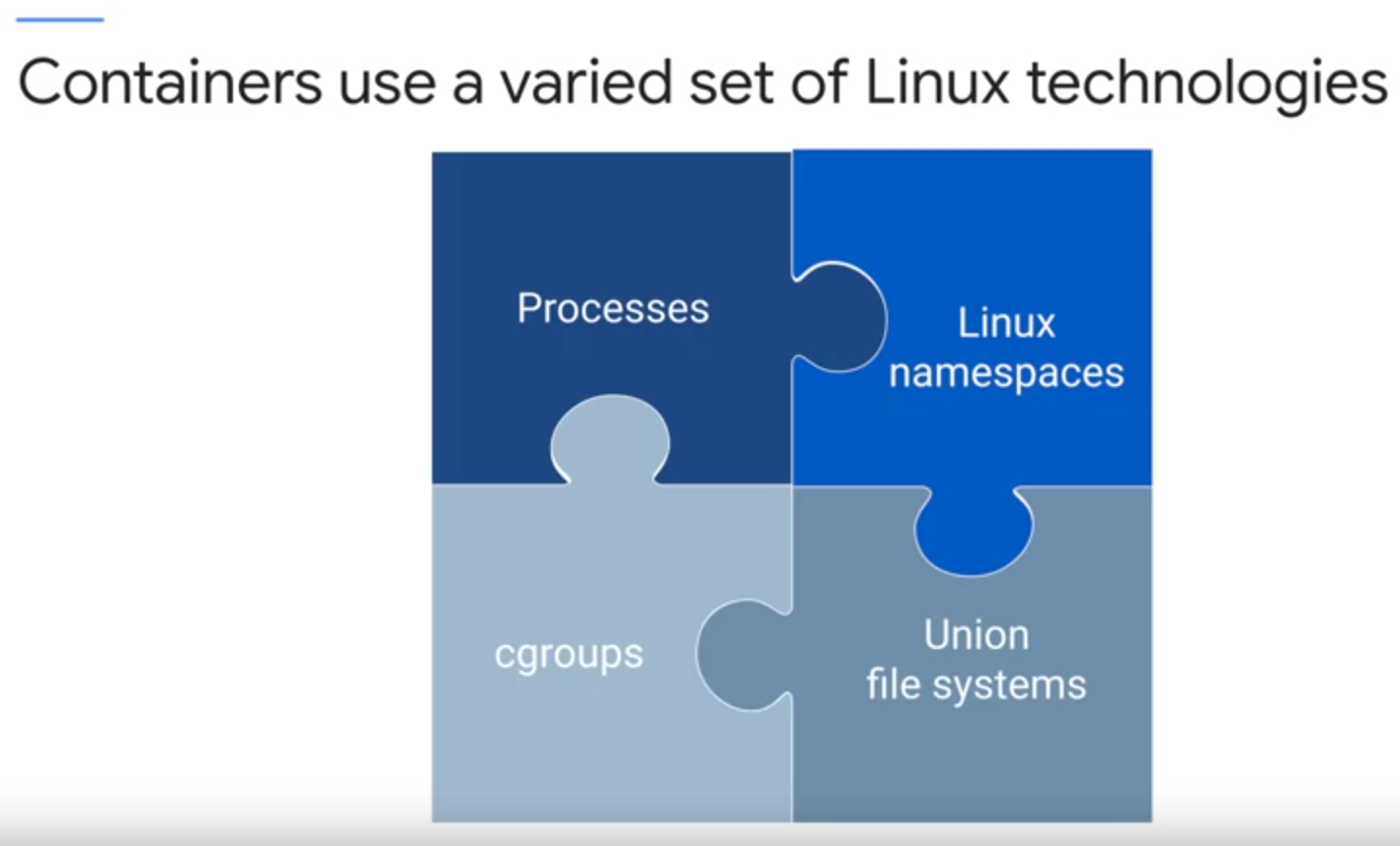

컨테이너는 여러 리눅스 기술을 활용해 구성됨.

• Processes : 리눅스 프로세스는 다른 프로세스와 분리된 각각의 virtual memory address space를 가지며, 빠르게 create/destory 됨
• namespace : process id number, directory tree, ip 등을 사용하기 위해 사용
• cgroups : 컨테이너의 자원(cpu, mem 등)을 컨트롤하기 위해 사용
• union file system : code, dependecy로 layer를 구성하기 위해 사용

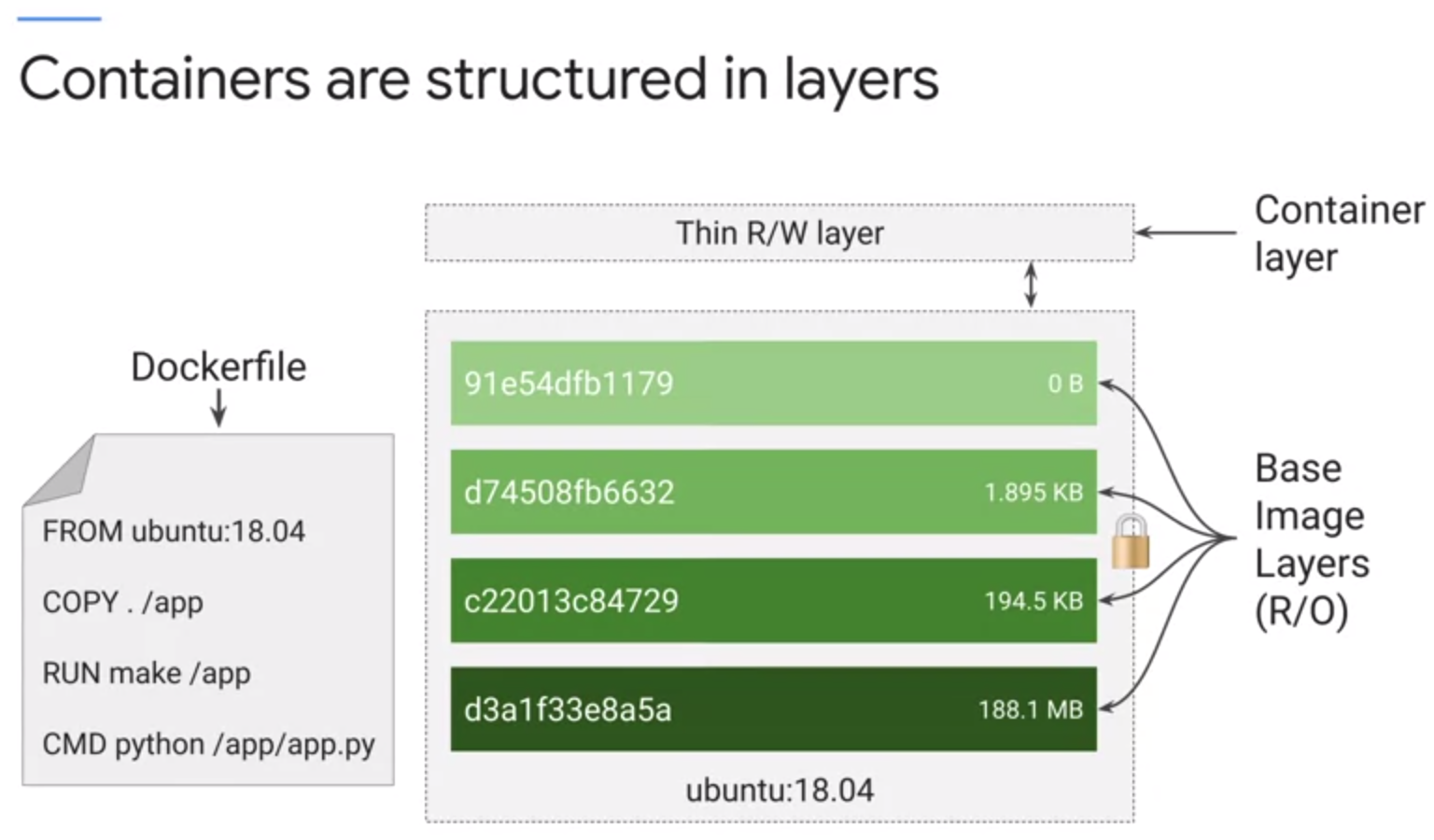

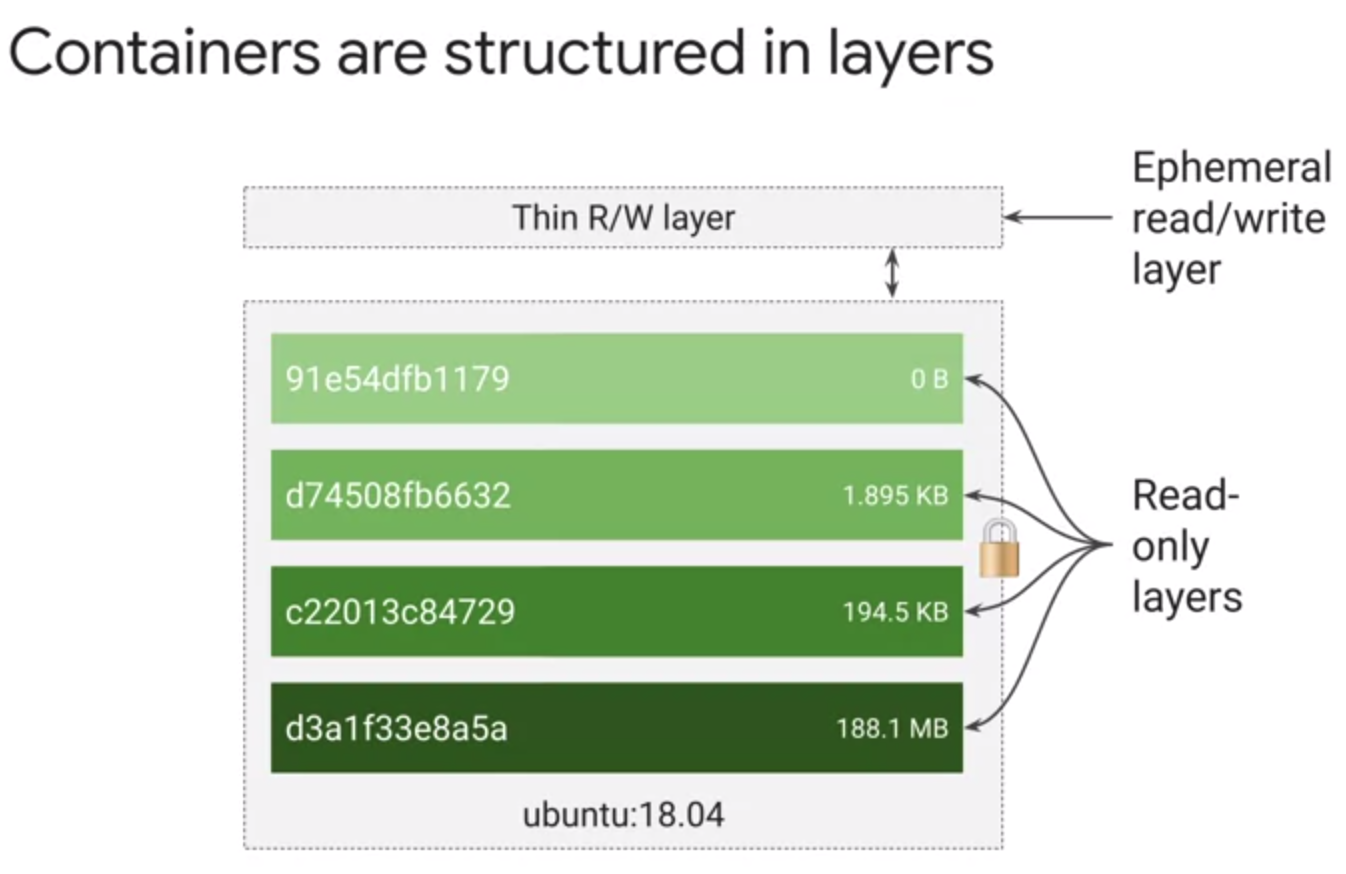

이미지는 layer로 구성되어있고 이미지 빌드 도구는 이미지를 빌드하기 위해 container manifest를 참조하는데, docker의 경우 Docker file 이다. Docker file은 이미지의 레이어 정보를 가지고 있는데, 이 레이어들은 read-only이며 컨테이너가 구동되면 맨 마지막에 w/r이 가능한 ephemeral layer가 생성된다.

예제 도커파일의 FROM, COPY, RUN, CMD 명령어는 실행되면서 각각 하나의 layer를 차례차례 만들며 각 레이어는 이전 레이어에서의 변경사항만 가지고 있다. 도커파일을 작성할 때 변동성이 가장 낮은 레이어를 맨 아래(맨 처음)에 두고 차례차례 두는 것이 더 효율적이다.
이미지가 컨테이너로써 실행되면 conatiner layer가 생성되어 해당 레이어는 컨테이너 러닝동안 R/W가 가능하며 컨테이너가 종료되면 사라진다. 즉 컨테이너에서 작업한 데이터를 보존하기 위해선 다른 persistence storage를 찾아야 한다.

위 구조에서 하나의 이미지를 사용하는 여러 컨테이너들은 개별 container layer를 가지고 있으면서 그 아래에 동일한 base image layer를 가지고 있으므로 효율적으로 활용될 수 있음.

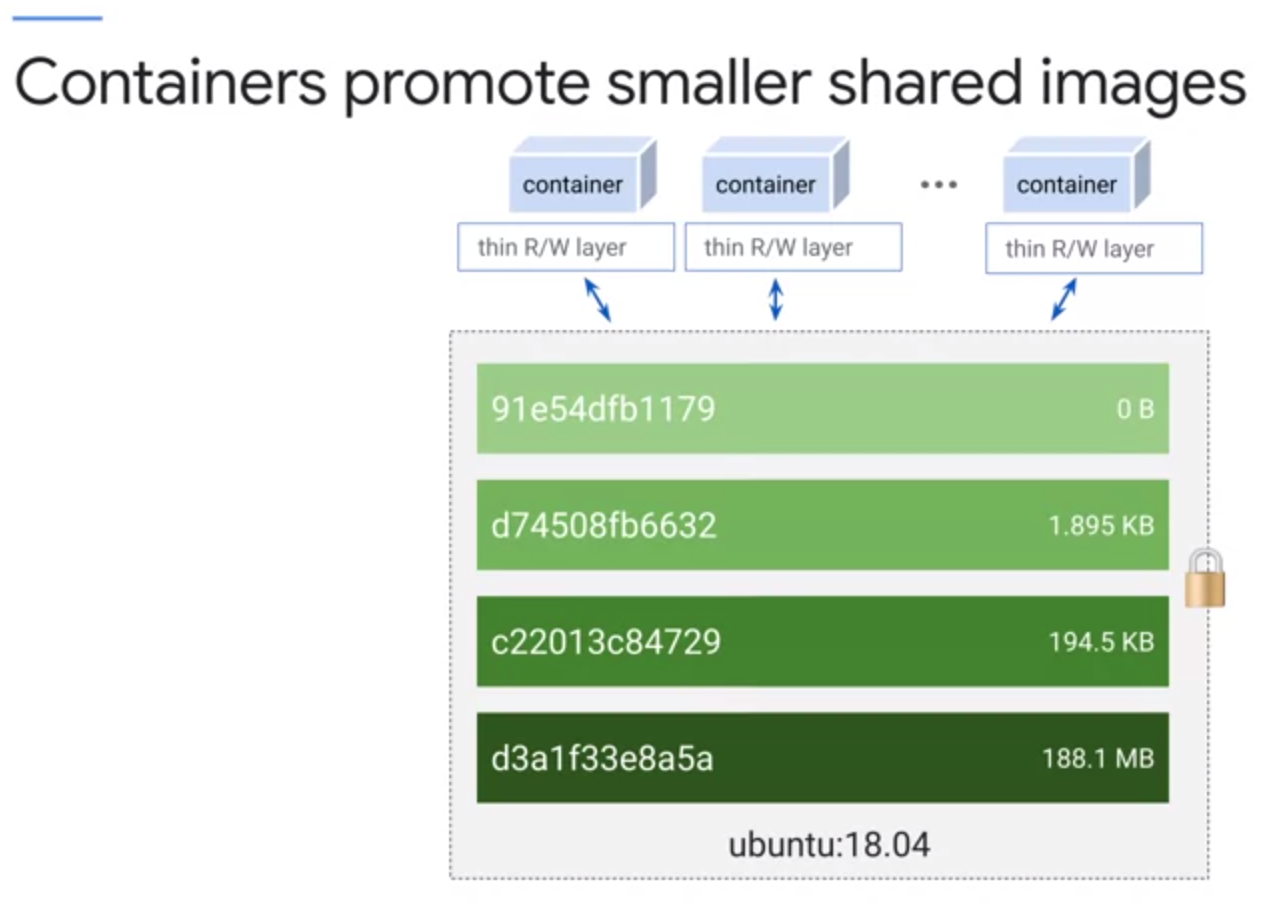

새로운 컨테이너를 빌드할 때, 전체 이미지를 복사하는 것이 아니라 변경점이 있는 레이어부터 만든다. 위 그림을 보면 여러개의 컨테이너가 같은 base image(read only)인 ubuntu:18.04 이미지를 공유 하면서, 그 위에 각각의 R/W layer를 가지고 있는 것을 볼 수 있다. 이것이 VM보다 더 빠르게 동작할 수 있는 이유 중 하나이다.

GCP에선 image 관련 환경으로 container registyr인 gcr.io와 이미지 빌드 자동화 도구인 Cloud Build를 제공한다.

Introduction to Kubernetes

쿠버넷은 on-premise 또는 Cloud에서 컨테이너를 컨트롤할 수 있는 오픈소스 플랫폼이다.

• open source : 벤더에 종속적이지 않은 Cloud Native Computing Foundation 재단의 오픈소스 프로젝트
• Automation :  deployment, scaling, load balancing, logging, monitoring 등 다양한 management features를 자동화
• Declarative configuration : 관리자는 복잡한 설정을 이해할 필요 없이 desired state를 정의하고 kuberentes가 이를 달성하기 위한 동작을 수행
• Imperative configuration : 명령형 설정도 지원함

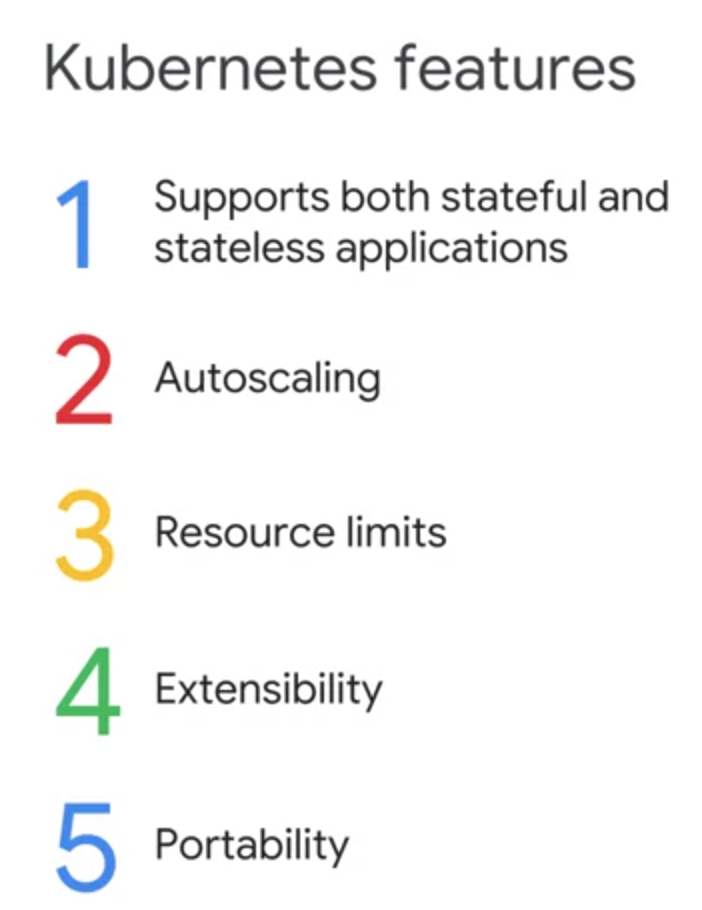

1. stateless, stateful application 뿐만 아니라 batched job, deamon tasks 등 다양한 application workload를 지원
2. 애플리케이션의 사용량에 따라 auto scale in-out을 지원
3. 리소스의 사용량을 제어할 수 있음
4. 다양한 플러그인, 확장을 지원함
5. 오픈소스이기때문에 vendor lock in 없이 다양한 환경에 자유롭게 배포, 이동이 가능함







Introduction to Google Kubernetes Engine

GCP에선 관리형(fully managed) 쿠버넷 서비스로 GKE를 서비스함.

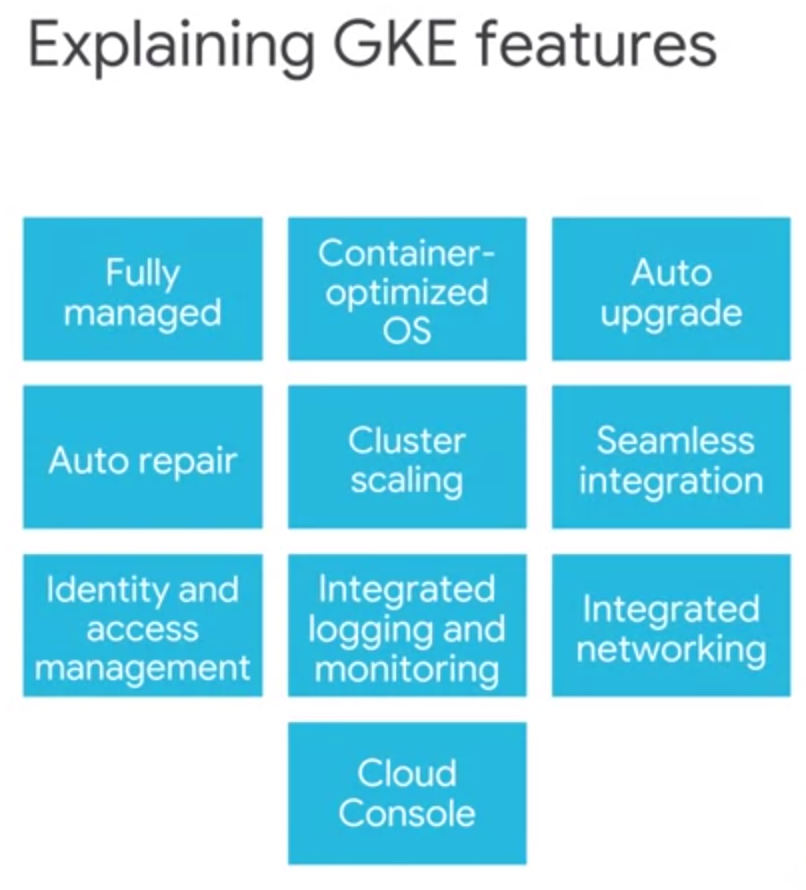

• GKE 장점
  • GKE에서 fully managed를 해줌. 노드를 생성하기 위해 vm을 provision 하거나 등의 작업들을 자동화된 프로세스로 지원함
  • 컨테이너에 최적화된 OS로 GKE를 구동하여 쉽게 확장 가능
  • 자동으로 버전을 업그레이드할 수 있게 해줌
  • 노드가 탈락되었을 때 자동으로 복구해주는 등을 해줌
  • 클러스터를 자동화된 프로세스로 scale in-out 할수 있음
  • GCP의 다른 container 관련 서비스(registry, Cloud Build) 등과 통합되어 있음
  • GCP의 IAM과 통합 가능
  • GCP의 로깅&모니터링 서비스와 통합 가능
  • 기존 GCP의 네트워크와 통합 가능

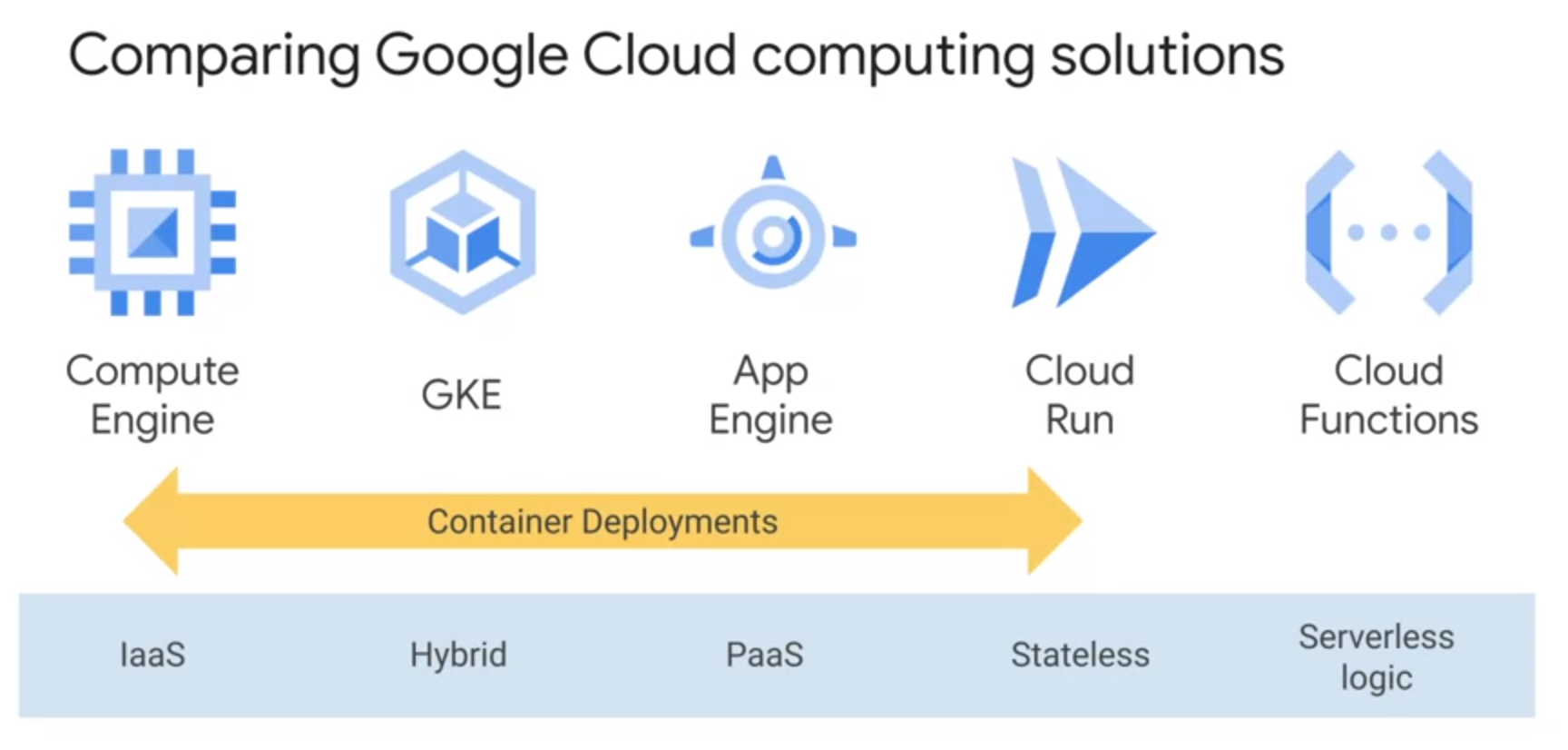

Computing Options Detail

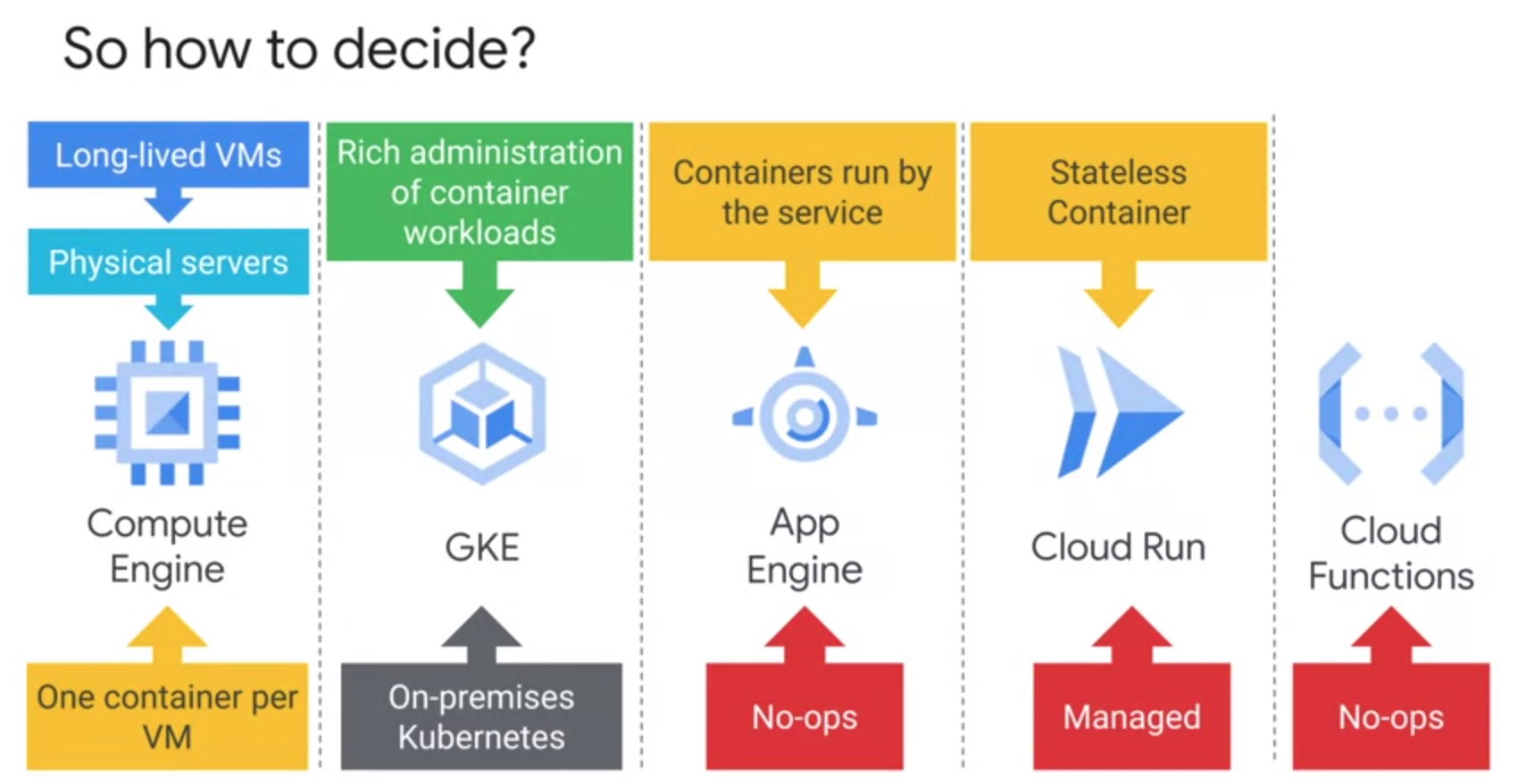

GCP에서 compute workload를 구동하기 위해 제공되는 서비스와 특징

• Compute Engine
  GCP에서 제공하는 virtual machine service
  - infrastructure, OS에 대한 customizing을 원할 때 사용
  - 운영체제를 섞어서 애플리케이션을 구동시키고 싶을 때 사용

  • Fully customizable virtual machines : GCP에서 제공하는 가상머신 서비스. 자유롭게 설정한 가상머신을 제공받음. 현재 160 vCPUs, 3 TB memory 이상을 신청할 수 있음.
  • Persistenct disks and optional local SSDs : persistence storage를 위한 두 가지 옵션 제공. 64TB 이상의 network storage를 제공하며 스냅샷 등 기능 이용 가능. 빠른 I/O를 위한 local SSD도 사용 가능.
  • Glocal load balancing and autoscaling : managed instance group 설정을 통해 global load balancer를 활용하여 auto-scaling을 설정할 수 있음
  • Per-second billing : 배치잡 등에 유용하게 활용할 수 있도록 초당 청구됨. preemptible vm으로 매우 저렴한 가격에 서비스를 이용할 수도 있음.
• App Engine
  fully managed application platform. 별도의 서버 설정, 배포 설정 없이 코드만으로 서비스를 구동
  - 서버, 배포에 대한 걱정없이 코드만 작성해서 배포하고싶을 때 사용
  - mobile app, web, gaming backend, RESTful API 등에 활용

  • provides a fully managed, code-first platform
  • Streamlines application deployment and scalability
  • Provides support for popular programming languages and application runtimes
  • Supports integrated monitoring, logging, and diagnostics
  • Simplifies version control, canary testing, and rollback
• GKE
  • Fully managed Kubernetes platform
  • Supports cluster scaling, persistence disks, automated upgrades and auto node repairs
  • Built-in integration with Google Cloud Service
  • Portability across multiple environment(Hibrid computing, Multi cloud computing)
• Cloud Run
  managed compute platform
  - 특정 이벤트가 발생했을 때 stateless container를 실행하고 싶을 때

  • Enables stateless containers
  • Abstract away infrastructure management
  • Automatically scales up and down
  • Open API and runtime environment
• Cloud Functions
  for simple, single-purpose functions
  python, go, javscript로 쓰여진 코드만 업로드하면 scaling, HA, fault-tolerant를 자동으로 구성할 수 있음

  • Event-driven, serverless conmpute service
  • Automatic scaling with highly available and fault-tolerant design
  • Charges apply only when your code runs
  • Triggered based on events in Google Cloud services, HTTP endpoints, and Firebase

Kubernetes Concepts

쿠버넷의 두 가지 중요한 메인 컨셉은 object model과 declarative management임.

사용자는 object model의 attribute를 수정해서 state를 변경시킬 수 있음. 이 변경은 declarative 방식으로 되는데 사용자는 쿠버넷이 달성하길 원하는 오브젝트와 오브젝트의 상태를 정의하고 쿠버넷은 사용자가 정의한 상태를 달성하기 위해 동작함.

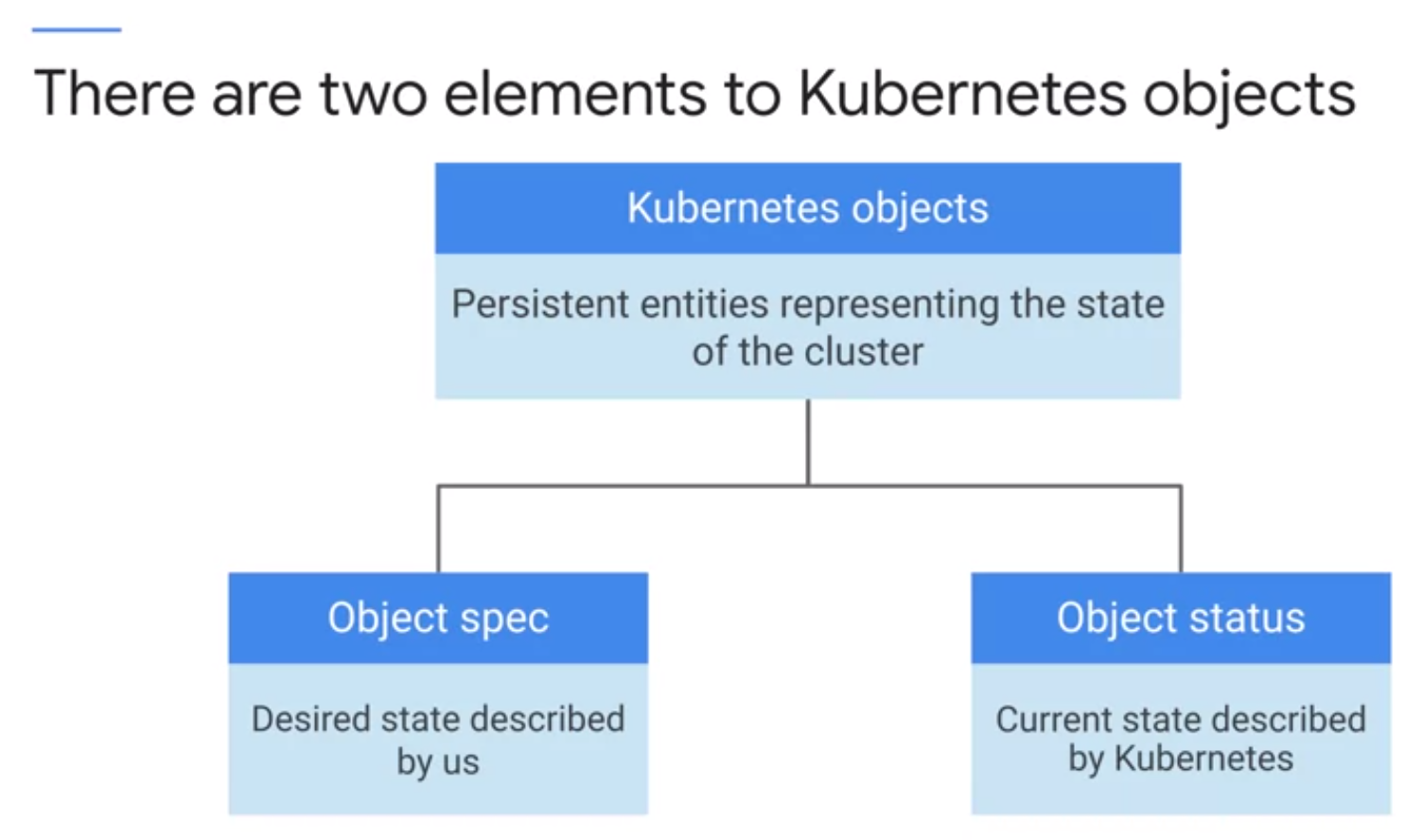

쿠버넷에서의 오브젝트는 두 가지 상태를 가지고있음. 사용자가 정의한 상태(desired state), 실제로 클러스터에 구동중인 현재 오브젝트의 상태(current state). object spec은 사용자가 정의한 desired state가 기록된 element이고, object status는 쿠버넷의 control plane이 기록하는 현재 오브젝트의 상태를 기록하는 element.

여기서 controle plane이란 쿠버넷 클러스터의 프로세싱을 담당하는 쿠버넷 구성요소 중 하나.

쿠버넷의 basic building block, smallest deployable object. 컨테이너는 쿠버넷에서 pod으로 구동됨. 하나의 팟은 여러개의 컨테이너로 구성되어있으며 쿠버넷은 pod에게 고유의 ip를 부여하고 pod의 내부 컨테이너는 127.0.0.1로 통신함. 팟의 컨테이너들은 network, storage를 공유함.

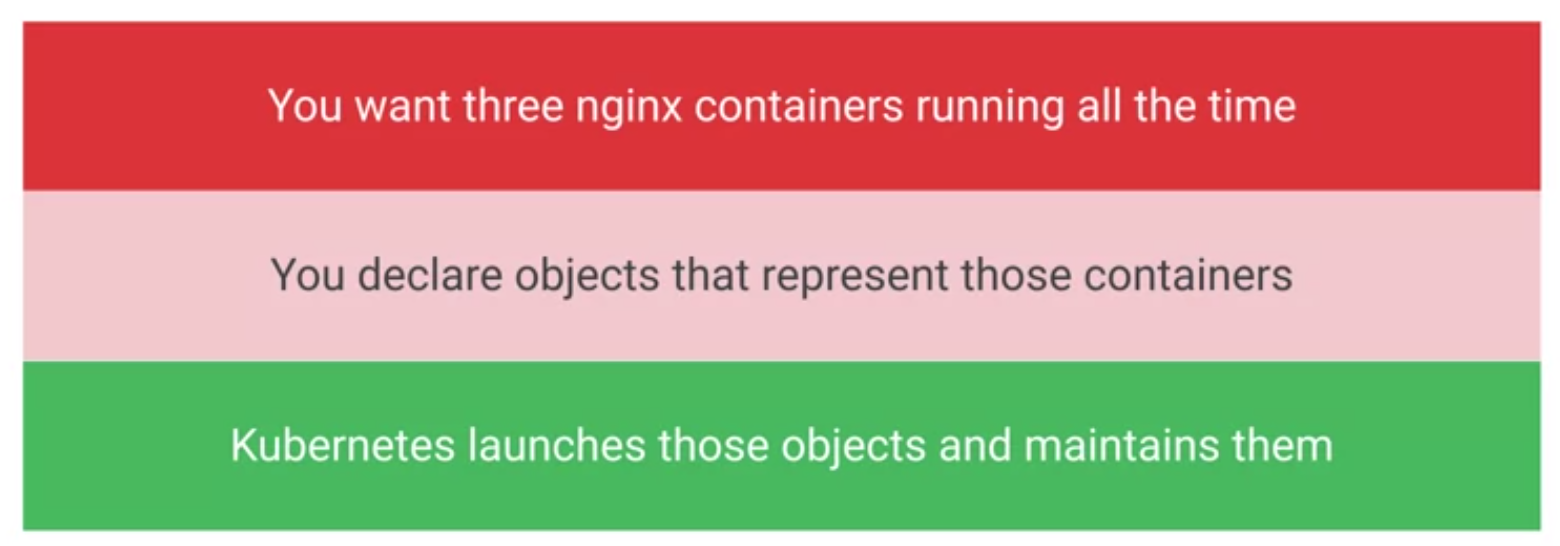

nginx 컨테이너를 3개 구동시키고 싶다면, 사용자는 nginx 컨테이너에 대한 object 정보를 기입하면 쿠버넷은 사용자가 작성한 disire state를 current state로 만들기 위해 작업한다.

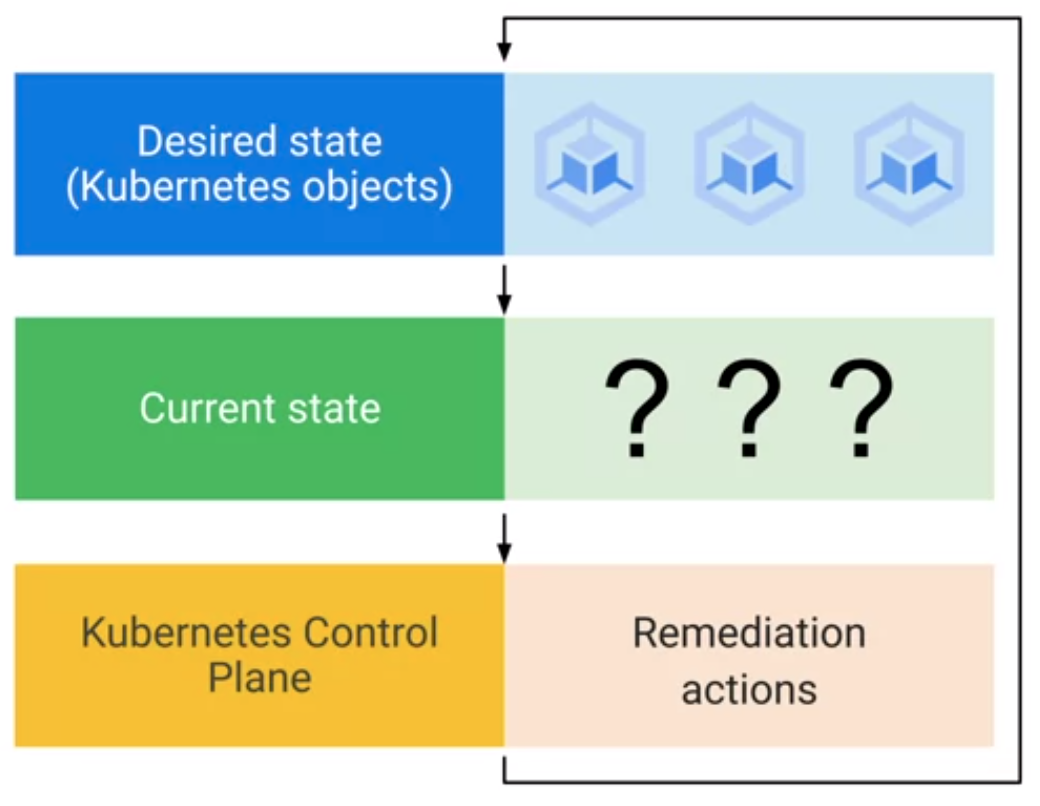

 사용자가 입력한 desired state와 current state를 비교해서 쿠버넷 컨트롤 플레인이 desired state가 current state와 일치할 때 까지 반복적으로 계속 시도한다. 이런 쿠버넷의 행위를 watch loop라고 한다. 이런 작업은 첫 생성 이후부터 endless로 계속 모니터링되며 desired state와 current state를 일치시키기 위해 동작한다.

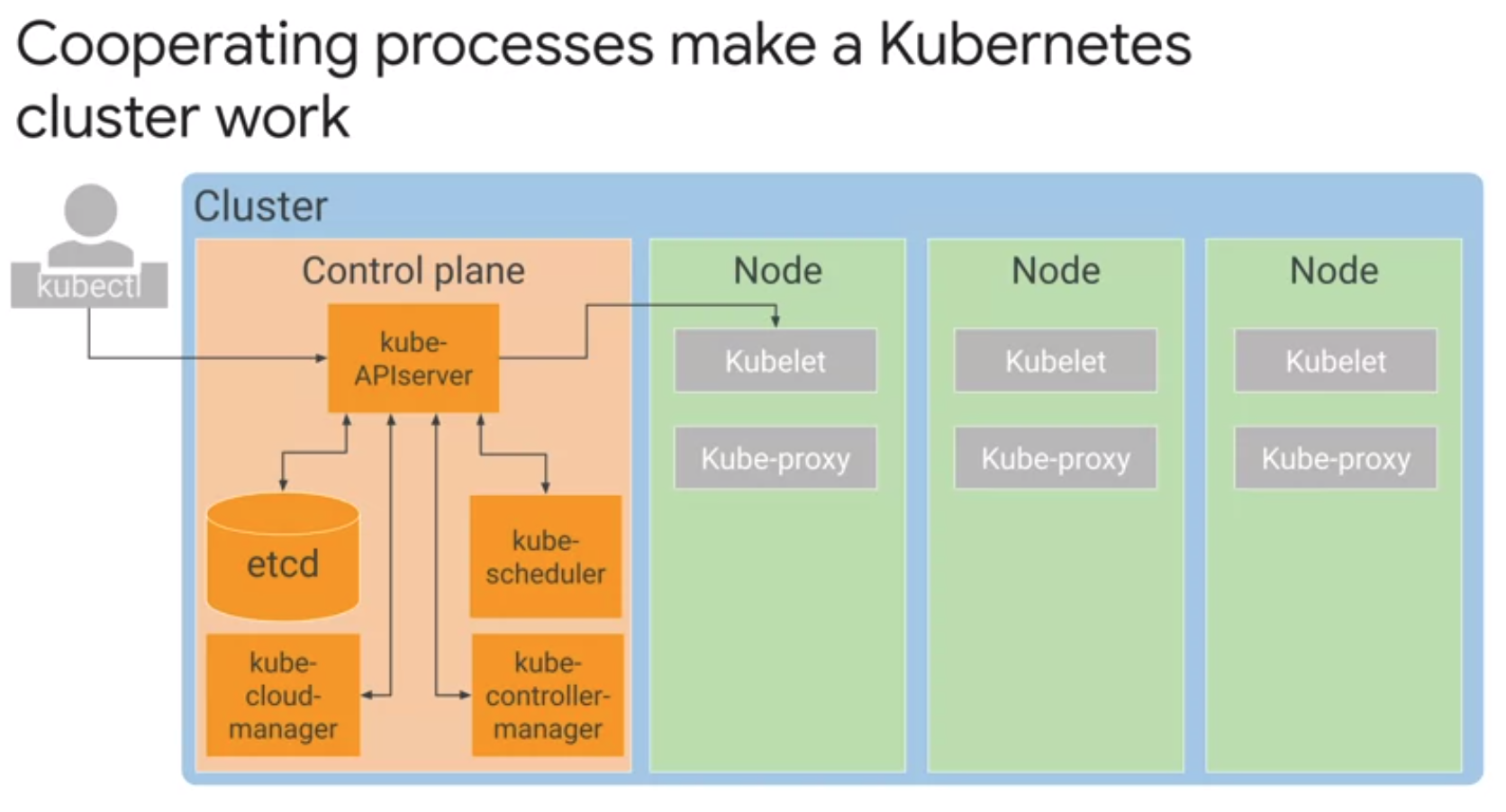

The Kubernetes Control Plane

쿠버넷 클러스터를 구성하기 위해선 컴퓨터가 필요하다. 클라우드를 포함한 대부분의 쿠버넷 클러스터들은 가상머신을 노드로 사용한다. 클러스터 중 하나의 컴퓨터를 controle plane이라고 부르고 나머지를 nodes라고 부른다.  nodes는 pod의 실행을 담당하고, 컨트롤 플레인은 클러스터의 coordinate를 담당한다. 클러스테에서 중요한 부분을 담당하는 컴포넌트들은 컨트롤 플레인에 배치된다.

• kube-API server : 클러스터를 컨트롤할 수 있는 기능들을 API로 제공하며 클러스터를 조회하거나 변경하는 모든 쿼리들이 api server를 통해야 한다. 대표적으로 kubectl이 api server를 통해 클러스터와 통신한다.
• etcd : 쿠버넷 클러스터에 대한 정보 저장소이다. 현재 클러스터/노드 구성 정보, 팟이 어느 노드에서 구동중인지 등의 클러스터 정보를 저장한다. etcd를 direct로 사용해선 절대 안되며 api server로 접근해야 한다.
• kube-scheduler : 팟의 스케쥴링을 담당한다. 설정 정보를 읽어 팟을 적절한 노드에 배정한다.
• kube-controller-manager : kube-api-server를 통해 클러스터를 모니터링하며 desired state와 current state를 맞추는 역할을 수행한다.
• kube-cloud-manager : 쿠버넷 클러스터와 클라우드 프로바이더와 통신하며 여러가지 필요 서비스를 제공하기 위해 사용된다.
• kubelet : 쿠버넷 클러스터가 각 노드에 설치하는 agent. container runtime을 가지고 있으면서 pod을 구동하고 라이프사이클을 모니터링하면서 api server와 통신한다. 쿠버넷은 여러 컨테이너 런타임을 지원하지만 GKE는 containerd를 사용한다.
• kube-proxy : 노드들에 구동중인 팟들의 네트워크를 제어하기 위한 컴포넌트. 오픈소스 쿠버넷은 iptables의 firewall을 사용해 해당 기능을 제공한다.
