Istio - kiali, gaeger, prometheus, grafana

rura6502 2021. 3. 18. 23:47

2021. 3. 18. 23:47

istio는 제공하는 다양한 기능을 시각화하기 위해 여러가지 툴을 제공한다. 대표적으로 네트워크 시각화 - Kiali, 트래픽 트레이싱(추적) - jaeger, 리소스 모니터링 - Prometheus/Grafana 이 있다.

Kiali

kiali는 service mesh의 전체 네트워크 토폴로지와 서비스 인스턴스 상태, 서비스간의 네트워크 트래픽을 시각화한다. kiali를 사용해서 현재 어떤 서비스에 문제가 발생했고, 어떻게 라우팅 되고있는지 시각화하여 확인할 수 있다.

kiali 또한 bookinfo 예제와 동일하게 쉽게 구성할 수 있도록 yaml파일로 배포하고 있다.

$ kubectl -f samples/addons/kiali.yaml

$ kubectl -n istio-system get all -l app=kiali
NAME                        READY   STATUS    RESTARTS   AGE
pod/kiali-dc84967d9-jg25k   1/1     Running   0          5d13h

NAME            TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)              AGE
service/kiali   ClusterIP   10.98.115.47   <none>        20001/TCP,9090/TCP   5d13h

NAME                    READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/kiali   1/1     1            1           5d13h

NAME                              DESIRED   CURRENT   READY   AGE
replicaset.apps/kiali-dc84967d9   1         1         1       5d13h

저작자표시 비영리 변경금지 (새창열림)

'Cloud > MicroService' 카테고리의 다른 글

Istio - Install & Bookinfo Example (0)	2021.03.14

Istio - Install & Bookinfo Example

rura6502 2021. 3. 14. 00:32

2021. 3. 14. 00:32

Istio 설치 패키지는 Bookinfo 예제와 같이 제공된다. Bookinfo는 4개의 서비스로 이루어진 MSA 예제이다. Istio의 여러가지 기능들을 테스트할 수 있도록 폴리글랏 구조로 버저닝되어있는 4가지 서비스를 제공한다.

productpage : python project. 제품 설명 페이지를 완성하기 위해 details, reviews 서비스를 호출하는 서비스
details : ruby project. 책 정보 제공 서비스
reviews : java. 책 리뷰 제공 서비스. rating 서비스를 호출한다.
ratings : nodejs. 책의 ranking 정보를 제공한다. 버저닝 관련된 테스틑 할 수 있도록 v1, v2, v3가 제공된다.
- v1 : ratings 서비스를 호출하지 않는 버전
- v2 : ratings 서비스를 호출, black start를 사용하여 rating
- v3 : ratings 서비스를 호출, red start를 사용하여 rating

Install on Kubernetes

istioctl install

Istio의 거의 대부분의 작업은 istioctl 명령어를 사용해서 진행한다. 아래의 스크립트를 사용하여 istioctl을 다운로드받을 수 있다.

# 가장 최신 배포 버전 다운로드
$curl -L https://istio.io/downloadIstio | sh -

# 특정 버전을 다운받을 경우
$curl -L https://istio.io/downloadIstio | ISTIO_VERSION=1.6.8 TARGET_ARCH=x86_64 sh -

# 패키지 설치
$update-alternatives --install /usr/bin/istioctl istioctl /opt/istio/bin/istioctl 0

# 확인
$istioctl version

client version: 1.9.1
control plane version: 1.9.1
data plane version: 1.9.1 (2 proxies


# install istio on k8s
$istioctl install --set profile=demo -y

✔ Istio core installed
✔ Istiod installed
✔ Egress gateways installed
✔ Ingress gateways installed
✔ Installation complete

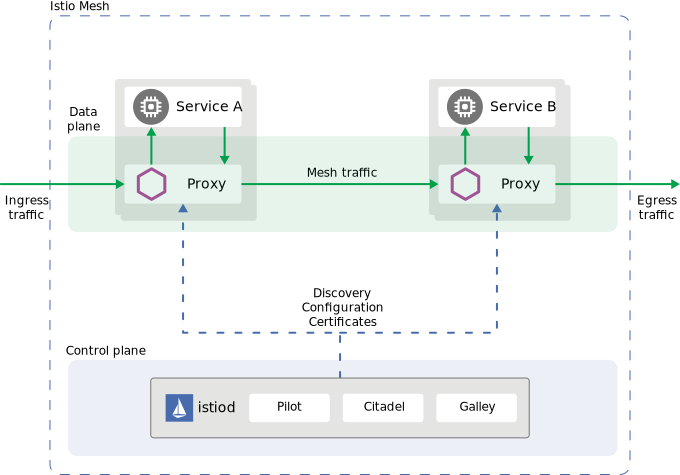

위의 과정이 정상적으로 완료되면 istioctl은 istio-system 네임스페이스를 생성하고 해당 네임스페이스의 pod 오브젝트를 확인하면 istio architecture에서 나왔던, istio service mesh의 traffic in/out을 담당하는 istio-ingressgateway, istio-egressgateway, 메인 코어 컴포넌트인 Pilot, Citadel, Galley를 담당하는 istiod가 생성되어 있는것을 확인할 수 있다.

$ kubectl -n istio-system get pod

NAME                                    READY   STATUS    RESTARTS   AGE
istio-egressgateway-bd477794-rwrhp      1/1     Running   0          16d
istio-ingressgateway-79df7c789f-qnmxs   1/1     Running   0          16d
istiod-6dc55bbdd-sgjrj                  1/1     Running   0          16d
...

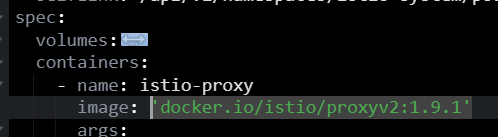

추가로 istio-ingressgateway, istio-egressgateway의 yaml파일을 보면 envoy를 사용하고 있다.

Deploy BookInfo

demo profile로 설치를 진행하였을 때 istiod는 네임스페이스의 라벨들 중 istio-injection 라벨이 있고 값이 enabled이며, webhook이 enabled되어 있으면 그 내부의 pod들은 자동으로 sidecar를 구성(injection)한다.

# 라벨링
$kubectl label namespace istio istio-injection=enabled

# 서비스 배포. yaml 내부의 모든 k8s 오브젝트의 네임스페이스를 istio로 설정하는 것을 추천
$kubectl -n istio apply -f samples/bookinfo/platform/kube/bookinfo.yaml

위의 세팅이 정상적으로 완료되면 아래와 같이 pod, service를 확인할 수 있다.

$kubectl -n istio get pods
NAME                              READY   STATUS    RESTARTS   AGE
details-v1-79f774bdb9-kx5jp       2/2     Running   0          2d13h
productpage-v1-6b746f74dc-2gbft   2/2     Running   0          2d13h
ratings-v1-b6994bb9-l7j6z         2/2     Running   0          2d13h
reviews-v1-545db77b95-b8qsm       2/2     Running   0          2d13h
reviews-v2-7bf8c9648f-g6kqd       2/2     Running   0          2d13h
reviews-v3-84779c7bbc-jx45l       2/2     Running   0          2d13h


$kubectl -n istio get services
NAME          TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
details       ClusterIP   10.111.13.195   <none>        9080/TCP   2d13h
productpage   ClusterIP   10.102.13.107   <none>        9080/TCP   2d13h
ratings       ClusterIP   10.97.219.116   <none>        9080/TCP   2d13h
reviews       ClusterIP   10.108.93.152   <none>        9080/TCP   2d13h
webservice    ClusterIP   10.111.77.236   <none>        80/TCP     4d23h


$kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}')" -c ratings -- curl -sS productpage:9080/productpage | grep -o "<title>.*</title>"

<title>Simple Bookstore App</title>

Set Gateway

위의 과정에서, 현재 모든 서비스는 클러스터 내부의 호스트들에서만 접속가능한 ClusterIP 형태로 설정되어있다. 외부 연결을 위해서 쿠버넷에서는 serivce 오브젝트가 제공하는 NodePort, LoadBalancer 등과 Ingress 오브젝트를 이용할 수 있지만 istio에서는 훨씬더 넓은 범위에서 네트워크 in/out 트래픽을 처리하기 위해 gateway를 제공한다.

gateway에서는 애플리케이션(예제에서 bookinfo의 모든 애플리케이션)과 독립적으로, 별도의 애플리케이션 코드 추가, 수정 없이 Layer 4~6와 관련된 정보를 컨트롤하며 Load Balancing, TLS 등을 구성할 수있는 설정을 제공한다.

예제에서 제공하는 gateway를 아래 명령어로 배포할 수 있다.

$kubectl -n istio apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

# check
$kubectl -n istio get gateway
NAME               AGE
bookinfo-gateway   2d12h

아래 명령을 통해 gateway를 등록함으로써 istio가 정상적으로 ingress를 설정하였는지 테스트해보자.

# 현재 ingress 호스트의 주소, 포트를 확인(Load Balancer 형태)
$ export INGRESS_HOST=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
$ export INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].port}')

# 서비스 확인
$ export GATEWAY_URL=$INGRESS_HOST:$INGRESS_PORT
$ curl -s "http://${GATEWAY_URL}/productpage" | grep -o "<title>.*</title>"

<title>Simple Bookstore App</title>

bookinfo-gateway.yaml 파일 구성을 보면 생성했던 서비스들을 외부로 노출시키기 위한 Gateway와 VirtualService의 yaml 파일을 볼 수 있다. 아래는 Gateway의 yaml 부분이다.

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  namespace: istio
  name: bookinfo-gateway
spec:
  selector:
    istio: ingressgateway # use istio default controller
  servers:
  # http 프로토콜의 80번 포트로 오는 모든 호스트(url)에 대한 gateway를 생성)
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"

위의 요청은 단순히 http 프로토콜, 80번 포트로 오는 모든 호스트 요청에 대한 게이트웨이만 생성했을 뿐이다. 해당 gateway를 생성하더라도 해당 gateway를 통해 식별된 트래픽이 어떤 서비스로 라우팅되어야 하는지 설정되어있지 않기 때문이다.

어떤 서비스를 연결할 지에 대해선 VirtualService를 생성하여야한다. 아래는 bookinfo-gateway.yaml 파일에 있는 VirtualService 설정 부분이다.

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  namespace: istio
  name: bookinfo
spec:
  hosts:
  - "*"
  # 바인딩 할 gateway를 설정
  gateways:
  - bookinfo-gateway
  http:
  - match:
    - uri:
        exact: /productpage
    - uri:
        prefix: /static
    - uri:
        exact: /login
    - uri:
        exact: /logout
    - uri:
        prefix: /api/v1/products
    route:
    - destination:
        host: productpage
        port:
          number: 9080

bookinfo-gateway라는 이름을 가진 gateway에 바인딩하고 http로 들어오는 요청 중 match 조건에 맞는 url을 route 항목의 룰에따라 라우팅한다. route에 있는 host는 위에서 사용했던 host의 의미와는 다르게 kubernetes에 생성한 service의 이름을 의미한다. 위 룰은 /productpage. /static/**/. /login, /logout, /api/v1/products/**의 요청을 kubernetes에 생성된 productpage 서비스의 9080포트로 라우팅하는 설정이다.

위 설정이 정상적으로 완료되었다면 외부 시스템에서 Gateway, VirtualService를 통해 내부 서비스에 연결이 가능하다.

$ echo http://${GATEWAY_URL}/productpage

웹페이지에 접속하면 새로고침 할 때마다 Book Review 부분이 계속 바뀌는 것을 확인할 수 있다. 현재 ingress 방식이 기본 round-robin방식으로 되어있기 때문이다.

위는 istio의 Gateway, VirtualService가 제공하는 기능 중 기본적인 기능들만 설명하였고, TCP, TLS등의 설정을 포함하여 다양한 설정을 추가로 할 수 있다.
